Подрезка уже примерно 50 мм ломается на плиткорезе, почти не держится на клее и выглядит полоской вдоль стены. Sliver Guard — та часть Студии раскладки плитки, которая находит такие куски и пытается убрать их до того, как вы закажете материал.
Где задаётся порог
Вкладка Материал → Минимальный рез, сразу под кнопками Точки старта укладки. По умолчанию 50 мм для Керамической плитки, Керамогранита и LVT; 20 мм для Деревянного напольного покрытия — столько монтажники оставляют на последнюю полосу доски. Диапазон 20–100 мм. Подсказка под полем: «Полосы тоньше этого значения хрупкие на объекте (по умолчанию 50 мм)».
Поднимите порог, если плиточник просит шире (60 мм на крупном формате — обычная практика). Опускайте только когда монтажник согласился класть узкие полосы.
Что происходит автоматически
При каждом изменении раскладки студия сверяет каждую краевую подрезку и подрезку у проёма с Минимальным резом.

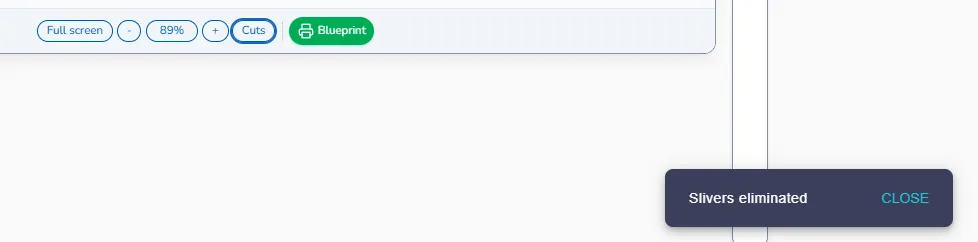

- Если другая точка старта убирает все тонкие полосы, сетка сдвигается сама, а справа внизу появляется зелёное уведомление Узкие подрезки убраны. Точка старта укладки на вкладке Материал обновляется на новую, так что панель всегда совпадает с холстом.

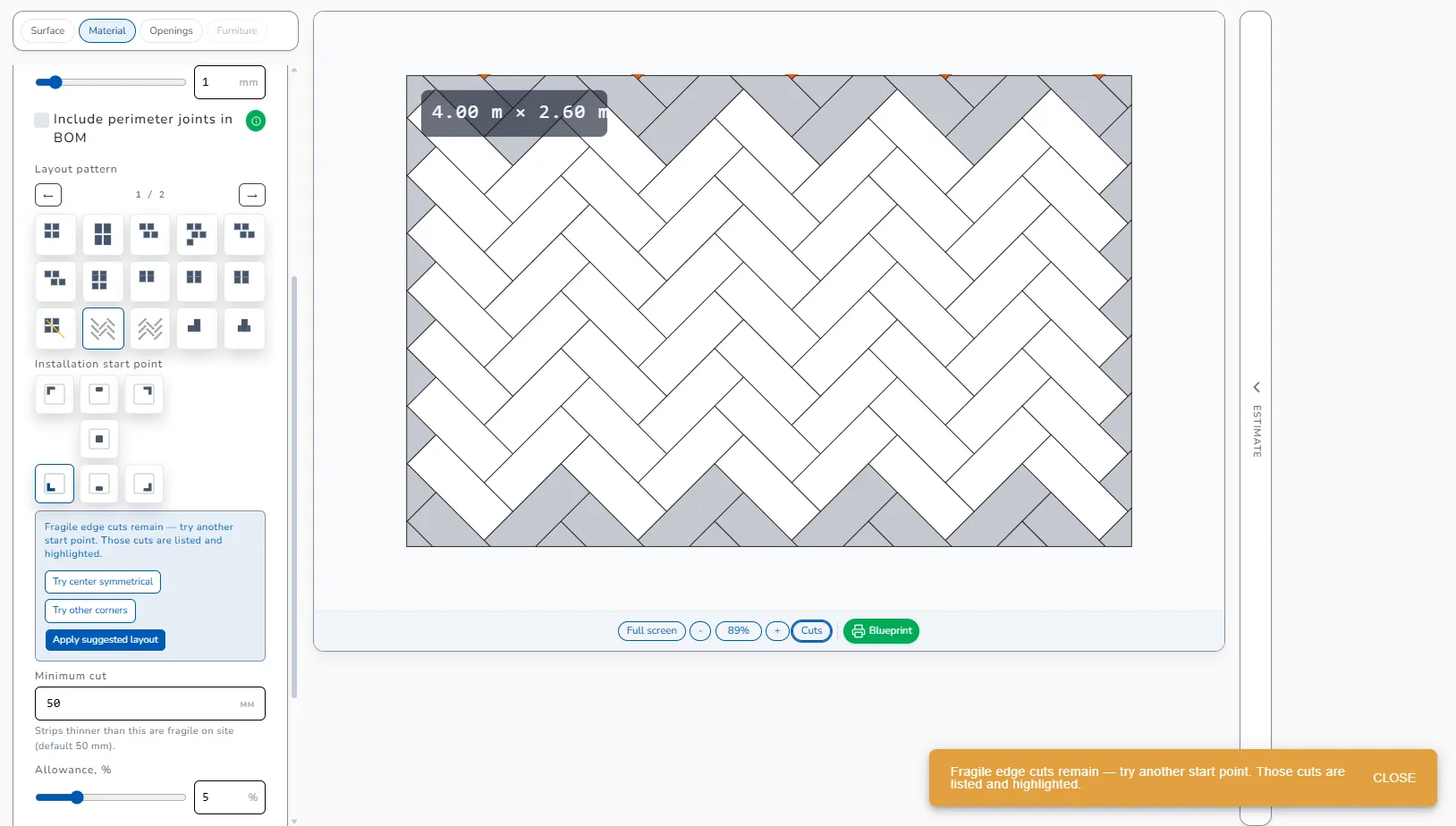

- Если ни одна точка старта их не убирает, ничего не сдвигается. Оранжевое уведомление и синяя панель под кнопками старта показывают одно и то же: «Остались хрупкие подрезки — смените точку старта. Эти резы показаны в списке и на проекте». Куски отмечены на холсте и получают метку Хрупкая в ведомости реза.
Студия никогда не скрывает подрезку, чтобы список выглядел чище. Хрупкий кусок остаётся в списке, пока не изменится геометрия.
Три кнопки исправления
В синей панели под предупреждением:
- Попробовать центр: старт от центра стены, чтобы оба края получили похожую подрезку. Часто превращает одну целую плитку плюс полосу 30 мм в две подрезки по 315 мм.
- Другие углы: перебирает оставшиеся угловые точки и оставляет первую, которая убирает полосы.
- Применить предложенную раскладку: применяет лучший старт, который нашёл движок, когда есть вариант, уменьшающий, но не убирающий хрупкие подрезки полностью.
Каждая кнопка — один клик; отменить можно, выбрав другую Точку старта укладки.
Как исправить самостоятельно
Если кнопки не сняли предупреждение:
- Смените Точку старта укладки вручную. Семь вариантов: Сверху слева, Центр сверху, Сверху справа, Центр, Снизу слева, Центр снизу, Снизу справа. Следите, как двигается жёлтый маркер начала на холсте.
- Сдвиньте проём на несколько миллиметров через X слева / Y сверху, если реальное положение это позволяет. Подрезка у косяка 40 мм при сдвиге на 50 мм становится 90 мм.
- Смените формат плитки или укладку. Ёлка 45° и Диагональ рядом с дверью почти всегда оставляют треугольники меньше 50 мм; Сетка или Кирпич ½ ряд на той же стене — часто нет.
- Измените Шов. Шов 3 мм вместо 2 мм на восьми плитках сдвигает последнюю подрезку на 8 мм. Студия никогда не меняет шов за вас, потому что от него зависит количество затирки.
- В крайнем случае уменьшите Минимальный рез, согласовав это с монтажником.
Пример
Стена 2,45 × 2,50 м, плитка 600 × 300 мм, шов 2 мм, Сетка, Снизу слева.
- Ряд: 4 целые плитки = 2,408 м, справа остаётся полоса 42 мм. Хрупкая.
- Попробовать центр: две краевые подрезки примерно по 321 мм. Убрано.
Количество плиток почти не меняется; подрезок в ряду становится две вместо одной. Это обычный обмен: один рез больше, ни одной хрупкой полосы.
Деревянное покрытие и LVT
Для досок узор Свободная укладка переносит остаток ряда в следующий ряд. Этим управляют две галочки под узором: Не переносить остатки короче 50 мм и Избегать видимых подрезок короче 50 мм. Снимайте их, только если сознательно используете короткие остатки.
В чертеже проекта
Метки Хрупкая печатаются в ведомости реза чертежа точно так, как на экране. Экспортируйте после того, как предупреждение снято, или скажите монтажнику, какие куски отмечены.
Ёлка на полу
Ёлка 45° — узор, на котором предупреждение появляется чаще всего. На полу 5,00 × 4,00 м студия может очистить одну стену, но не противоположную: узор повторяется по диагонали, и каждый край — треугольник. Сначала попробуйте три кнопки; если предупреждение остаётся, решите с монтажником, на какую сторону уйдут мелкие треугольники (обычно под кухонный плинтус или за дверь), и экспортируйте с метками.
